沖擊試驗機及配套
XT-50沖擊試樣缺口投影儀介紹/參數/圖片
一、產品說明： XT-50型 沖擊試樣缺口投影儀 我公司根據廣大用戶的實際需要和GB/T299-2007《金屬夏比沖擊試驗方法》中對沖擊試樣缺口的要求而開發的一種專用于檢驗夏比V型和U性型缺口...
- 產品詳情
一、產品說明：

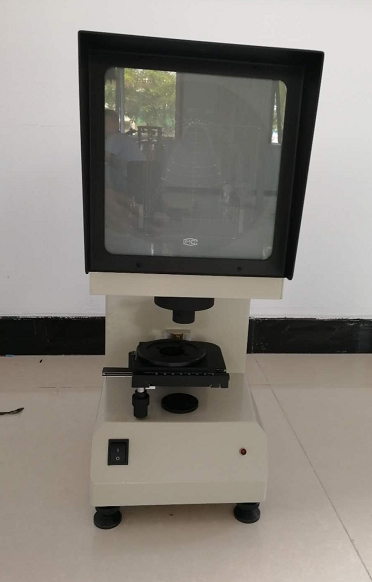

XT-50型沖擊試樣缺口投影儀我公司根據廣大用戶的實際需要和GB/T299-2007《金屬夏比沖擊試驗方法》中對沖擊試樣缺口的要求而開發的一種專用于檢驗夏比V型和U性型缺口加工質量的光學儀器。
沖擊試樣缺口投影儀是利用光學投影方法將被測的沖擊試樣V型和U型缺口輪廓放大50倍后投射到投影屏上，與投影屏上的沖擊試樣V型和U型缺口標準樣板圖對比，以確定被檢測的試樣缺口是否合格。其優點是操作簡便，對比直觀。是理化試驗室的bi備專用設備
二、技術參數1：
1.投影屏直徑：180mm
2.沖擊試樣缺口投影儀方工作臺尺寸：110×125mm
3.圓工作臺直徑：90mm
4.工作臺玻璃直徑：70mm
三、技術參數2：
1.工作臺行程：
縱向：±10mm
橫向：±10mm
2.沖擊試樣缺口投影儀升降：±12mm（無刻度）
3.工作臺轉動范圍：0~360°（無刻度）
4.儀器放大倍率：50X
5. 物鏡放大倍率：2.5X
四、技術參數3：
1.投影物鏡放大倍率：20X
2.光源（鹵鎢燈）：12V100W
3.電源：220V50Hz
4.沖擊試樣缺口投影儀外形尺寸：515×224×603mm（長×寬×高）
5.重量：約18Kg
五.主要配置：
1.沖擊試樣缺口投影儀主機 一臺
2.底座調整鈕 四個
3.電源線 一根
4.鹵鎢燈 二個
5.平板玻璃 一塊
相關產品推薦：無縫鋼管沖擊試驗設備，半自動沖擊試驗機
XT-50型沖擊試樣缺口投影儀我公司根據廣大用戶的實際需要和GB/T299-2007《金屬夏比沖擊試驗方法》中對沖擊試樣缺口的要求而開發的一種專用于檢驗夏比V型和U性型缺口加工質量的光學儀器。
沖擊試樣缺口投影儀是利用光學投影方法將被測的沖擊試樣V型和U型缺口輪廓放大50倍后投射到投影屏上，與投影屏上的沖擊試樣V型和U型缺口標準樣板圖對比，以確定被檢測的試樣缺口是否合格。其優點是操作簡便，對比直觀。是理化試驗室的bi備專用設備
二、技術參數1：
1.投影屏直徑：180mm
2.沖擊試樣缺口投影儀方工作臺尺寸：110×125mm
3.圓工作臺直徑：90mm
4.工作臺玻璃直徑：70mm
三、技術參數2：
1.工作臺行程：
縱向：±10mm
橫向：±10mm
2.沖擊試樣缺口投影儀升降：±12mm（無刻度）
3.工作臺轉動范圍：0~360°（無刻度）
4.儀器放大倍率：50X
5. 物鏡放大倍率：2.5X
四、技術參數3：
1.投影物鏡放大倍率：20X
2.光源（鹵鎢燈）：12V100W
3.電源：220V50Hz
4.沖擊試樣缺口投影儀外形尺寸：515×224×603mm（長×寬×高）
5.重量：約18Kg
五.主要配置：
1.沖擊試樣缺口投影儀主機 一臺
2.底座調整鈕 四個
3.電源線 一根
4.鹵鎢燈 二個
5.平板玻璃 一塊
相關產品推薦：無縫鋼管沖擊試驗設備，半自動沖擊試驗機
