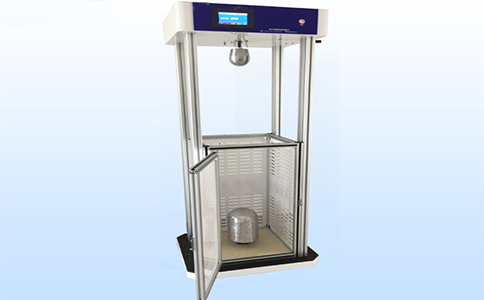

儀器用途

本設備根據安全帽新國標GB/T 2812－2006《安全帽測試方法》研制，用于檢測安全帽的耐沖擊和耐穿刺性能,設備自動化程度高、操作方便，廣泛應用于安全帽生產企業、各大質檢單位及建筑工程檢測站。

技術參數

1、頭模：完全符合GB/T 2812－2006《安全帽測試方法》標準附錄A的規定。

2、臺架：能夠控制提升、懸掛和釋放沖擊落錘、穿刺落錘。

3、落錘：沖擊落錘：質量為5—5.01kg，錘頭為半球形，直徑96mm，材質為45#鋼。

4、測力傳感器：測量范圍0—20KN，頻率相應最小5kHz，動態力傳感器，準確到1N。

5、底座：具有抗沖擊強度，能牢固安裝測力傳感器。

6、通電顯示裝置：當電路形成閉合回路時，可以發出信號，表示穿刺錐已經接觸頭模。

7、落錘高度：1000mm。

8、1 2#鋁硅合金試驗用頭模各1個。符合GB/T 2812－2006附錄A中的規定。

9、工作電源：AC220V,50Hz

儀器特征

1、落錘和沖擊錘替換方式操作簡單。

2、具有自動導向系統，以保證沖擊錘和落錘準確準確落砸在安全帽上。

3、電動提升具有光電定位裝置，自動定位，精確可靠。

4、沖擊力專業高精度傳感器，量程是2t，精度是±0.02%。

5、LED數字顯示，自動保存最大力值。

操作步驟

沖擊步驟

1、打開儀器的電源開關，預熱20分鐘，用左手抬起重錘，右手將安全帽放在頭模上并固定好。

2、首先按下降按鈕，電機反轉提升架由上而下運行當達到下限位時即與落錘完全接觸時，提升架停止運行并吸住落錘。

3、按上升電機正轉按鈕提升架和落錘同步上升，當上升到1米的高度時提升架和落錘停止運行。

4、按下清零按鈕清除顯示屏上的力值，按釋放按鈕落錘通過軌道迅速的落下砸在安全帽的上端，同時沖擊力值顯示最大值并鎖存。

5、記錄試驗數據，一次試驗完成，如需繼續試驗重復2-4步驟進行下次試驗。

6、 停止按鈕只能在提升架上升時有效，其余時間無效。

注意事項

1、每次試驗之前，要打開電源開關讓儀器預熱20分鐘。

2、打開電源后，當重錘或穿刺錐接觸到頭模后會發出滴滴的響聲，此時應在頭模上放一安全帽予以隔離。

3、當重錘或穿刺錐被提升后，試驗員不要把手或其它物體放在重錘或穿刺錐的下面，以免發生危險。

4、為了試驗員人身安全，整個試驗過程一定要帶勞保手套。

5、儀器務必具有良好接地線！

符合標準

GB/T 2812－2006《安全帽測試方法》內的沖擊吸收性能和耐穿刺性能測試標準要求。

GB/T 2811－2007《安全帽》
